リアカメラのガイドを調整する

リアカメラのガイドを調整できます。固定ガイド線、ステアリング連動ガイド線それぞれを調整することができます。

• リアカメラ接続を設定するか、汎用カメラ接続を「リアカメラ」に設定した場合のみ、本項目を設定できます。

  ⇒カメラを接続する

  ⇒インターフェースボックスにリアカメラを接続する

  ⇒インターフェースボックスに汎用カメラを接続する

• ステアリング連動ガイドはステアリング連動リアカメラの接続およびステアリング連動対応車種とのCAN接続が必要となり、「車種専用チューニング」で対象車種およびステアリング連動リアカメラを選択した場合のみ表示されます。

• ／［MENU］スイッチを押し、ナビメニュー画面で［設定］にタッチしたあと［各種設定］にタッチします。

• ［接続機器］タブにタッチし、［カメラ詳細設定］にタッチしたあと［リアカメラガイド調整］にタッチします。

  • ビュー切りかえ機能のあるカメラ接続時は手順3にお進みください。その他のビュー切りかえがないカメラを接続した場合は手順5にお進みください。

• ［パノラマ］［トップ］［バック］のいずれかにタッチします。

  • コーナービューはガイド調整できません。

  • ステアリングガイド調整はバックビューでのみ行うことができます。

• ［固定ガイド調整］または［ステアリングガイド調整］にタッチします。

  • ［ステアリングガイド調整］にタッチすると確認メッセージが表示されます。［確認］にタッチします。

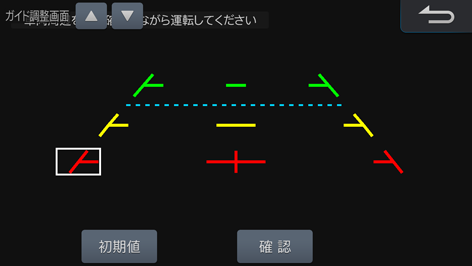

• 固定ガイドを調整する場合は、［▲］または［▼］にタッチして調整したいガイドを選択すると調整画面が切りかわります。



  • 黄色・中央のガイドを選択することはできません。

  • ［確認］にタッチすると確認モードになります。赤色のガイド調整に連動して黄色と緑色のガイドも調整され、［セット］にタッチすると調整した値を記憶します。調整値を記憶させない場合はにタッチして確認モードを解除します。

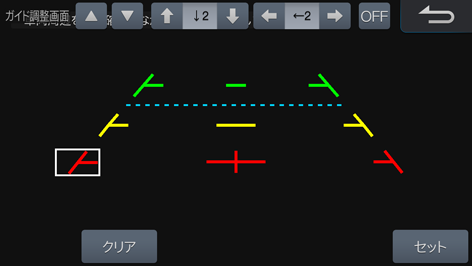

• ［↑］［↓］［←］［→］にタッチしてガイドの位置を調整します。固定ガイドは［OFF］または［ON］にタッチするとガイドを非表示・表示します。調整が済んだら［セット］にタッチします。



  • ステアリングガイド調整時は、［固定ガイドOFF］にタッチすると固定ガイド表示を消すことができます。再度表示する場合は［固定ガイドON］にタッチします。
